- Optimisation de l'Amplificateur Marantz PM-6007 -

   - Avant-propos -

Pourquoi avoir choisi ce modèle ? Tout simplement parce qu'il est performant et cerise sur le gâteau, réalisé avec soin ce qui est toujours agréable. Cela change un peu des transformateurs bas de gamme et des circuits imprimés en bakélite et ce pour un budget identique. Du vrai et bon Marantz ! Il est tout de même regrettable que le lecteur CD-6007 ne puisse pas lire les SACD ! Tout est dans la boite il suffisait d'intégrer un chargeur SACD et ce n'est pas ce qui manque chez Marantz. Tout cela obligeant à se tourner vers le lecteur SACD de chez Arcam au lieu de rester fidèle à Marantz.

La logique aurait voulu que je reste chez Arcam pour la partie amplification de puissance, mais les  SA10, 20 et 30 affichés à 900, 1600 et 2300 € sont à mon goût, un peu chers d'autant que le premier réalisé avec une paire de LM3886 devrait plutôt être proposé à 400 €. Je me suis donc tourné vers le Marantz 6007. La différence avec le 6006 se situant au niveau du convertisseur n'est pas importante. Sur le 6007, le DAC CS4398 a été remplacé par l'AKM 4490, certes de meilleure facture mais inutile dans ma configuration car les fichiers dématérialisés seront lus via la pris USB de l'Arcam CDS50. Le 6007 hérite aussi de l'entrée phono de la série 7000, ce qui est un plus. Ajouté à tout cela, un schéma revu qui permet de gagner en dynamique et en précision. Tout cela peut faire pencher la balance en faveur du 6007 malgré les 150 € de différence. Certains revendeurs proposent le 6007 au prix du 6006 chez d'autre et là, la question ne se pose plus et le choix va vers le 6007. Le 6006 dans sa version UK était un bon produit. Petits veinards ces GB ! Mais le 6007 reprend toutes les améliorations du 6006UK et bien plus, alors, on se laisse tenter, surtout au tarif très raisonnable de chez  www.auditorium.de.

Je vous présente ici quelques pages techniques relatives à l'optimisation de l'amplificateur Marantz PM-6007.

Cette présentation se veut objective et n'est pas une publicité cachée. Je n'ai pas été payé pour la faire, l'appareil que j'ai sous la main à été acheté. Je ne dois donc rien à personne.

Vous l'aurez compris, le but ici n'étant pas de faire du mouton à cinq pattes Audio-fricophile, mais du beau, du bon, et de l'abordable tant au point de vue technique, que financier. Et là, c'est l'appareil de base idéal.

Ici, nous restons dans le raisonnable. La dépense n'est pas énorme et la qualité sera au rendez-vous.

Nous demeurerons  volontairement muets sur les modèles dits "audiophiles" dont le prix de vente à la limite de l'indécence est très souvent pour ne pas dire toujours, injustifié. Aucun technicien si mélomane soit-il, connaissant le prix des composants mis en oeuvre ne se laisserait duper.

Ici, pas d'ésotérisme, de langue de bois ou d'économie souterraine, mais uniquement le plaisir de faire partager une passion. J'ai essayé d'être le plus clair possible, et vous avez accès à toutes les modifications. Les composants de qualité que je vous propose, sont vendus à prix coûtant. Je n'ai pas les moyens de réaliser des séries, mais en général, lance toujours quatre ou cinq pièces afin d'amortir un peu les différents frais d'outillage, de port ou de douane.  Le but de ce dossier est de vous transmettre le maximum d'informations, pour que vous puissiez réaliser vous-même ces modifications à moindre coût.

Les modifications de cet amplificateur porteront essenciellement sur une alimentation puissante et performanteet éventuellement si nécessaire, le remplacement des transistors de puissance pour rester dans une SOA raisonnable.

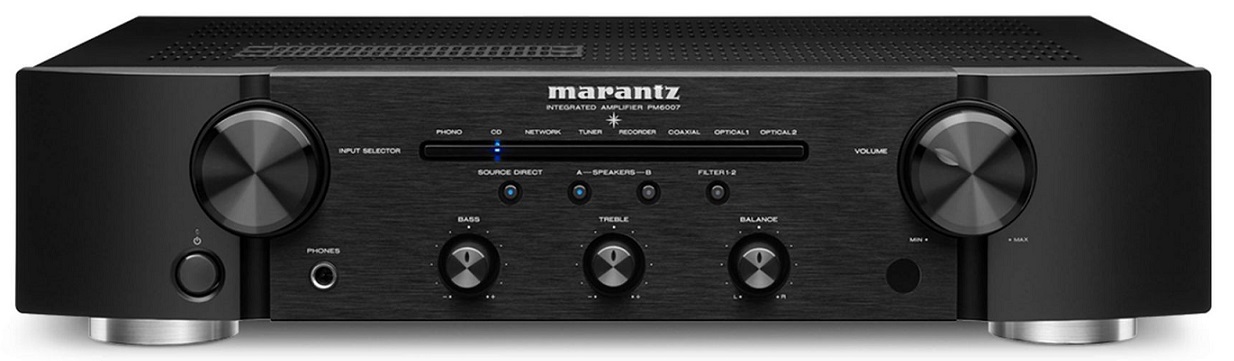

Bel habillage et face avant avec réglages classiques.

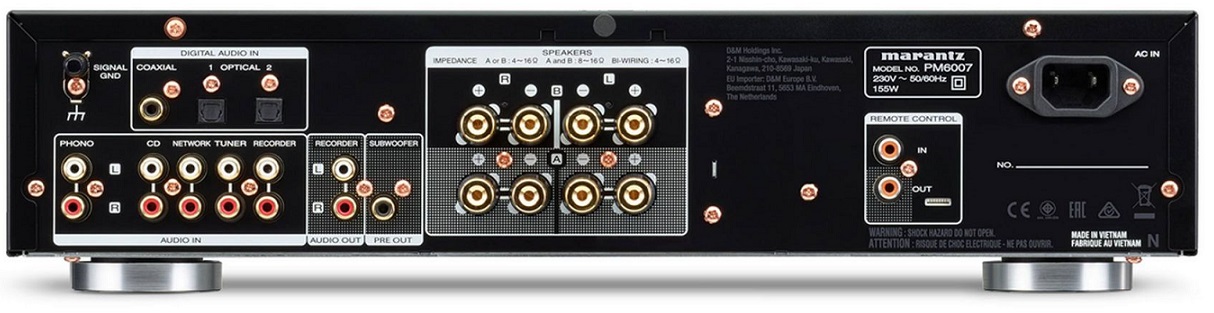

La face arrière à la connectique très complète. Pas d'entrées symétriques au lieu du subwoofer dont à que faire et pas de prise USB non plus, ce qui aurait été bien pratique. Dommage... heueusement elle est présente sur le lecteur SACD Arcam CDS50.

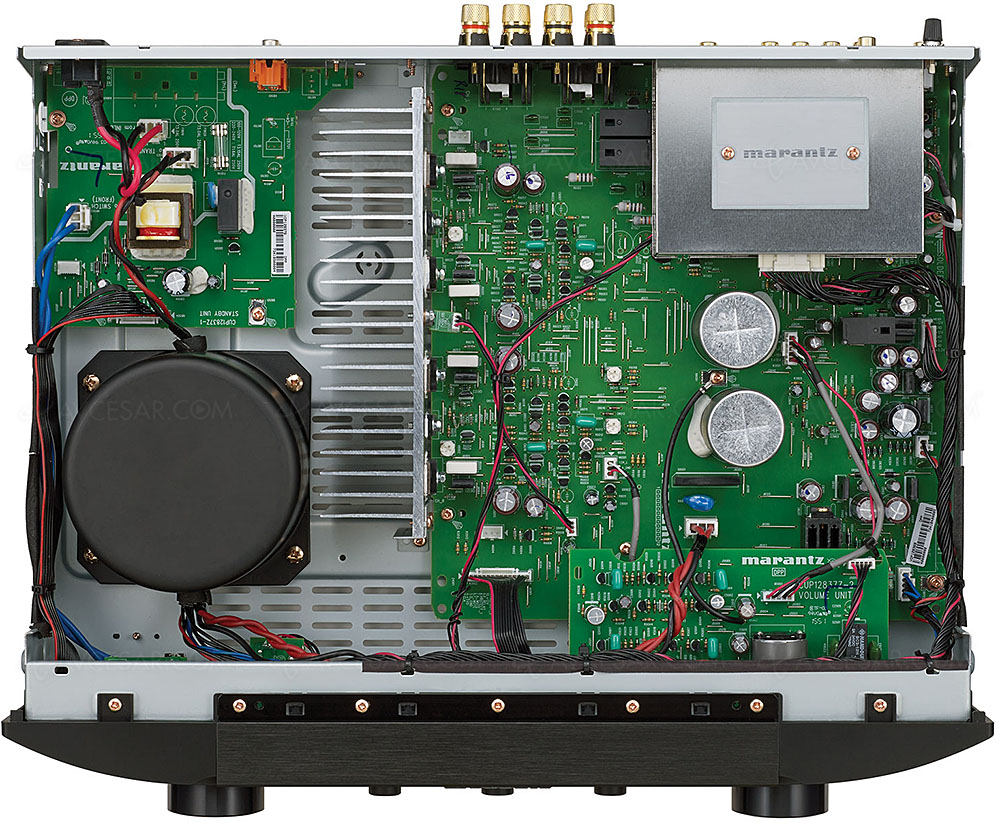

Intérieur très propre avec transformateur torique, circuit imprimé simple face comme tout le monde, mais nous savons qu'en audio de puissance, on passe 15 fois plus de courant dans un strap d'1 mm² que dans une piste de 70 µm.  Ici, le circuit imprimé est en XXXP et pas en vulgaire bakélite et la carte entrées numériques et DAC, blindée. Composants de qualité. Transistors de puissance 2SC2837 et 2SA1186 qui pourront  être remplacés par des transistors Audio triple diffusion 2SC3182 et 2SA1265. Marantz a choisi la bonne voie et prouve que l'on peut encore faire du beau et du bon pour un prix correct.

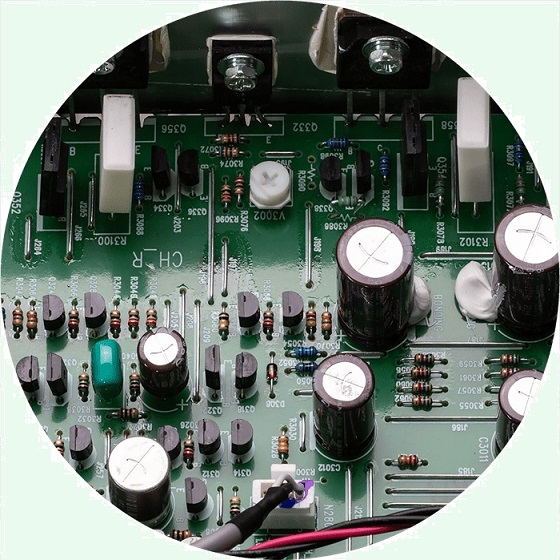

Peu de place pour optimiser cette alimentation, mais réalisable en réfléchissant un peu, même si d'après les Shadoks "la plus grave maladie du cerveau c'est de réfléchir"  Le but étant de muscler l'alimentation en courant et en tension, et éventuellement de remplacr les transistors de puissance pour gagner en dynamique, pas plus.

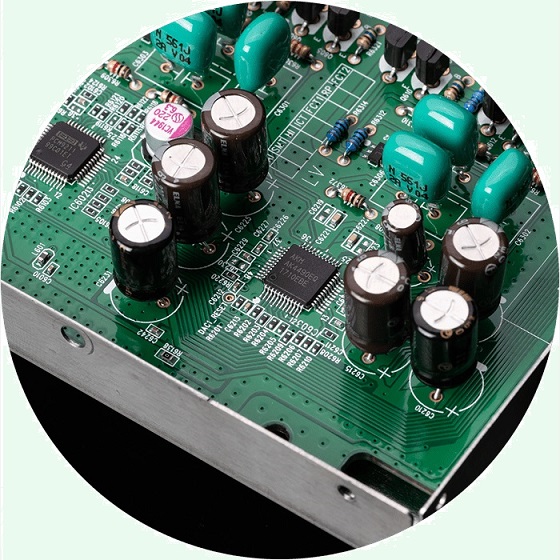

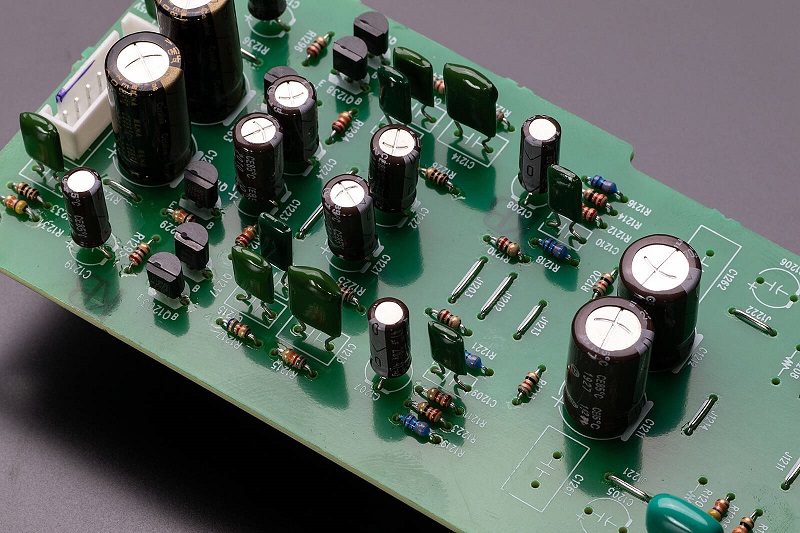

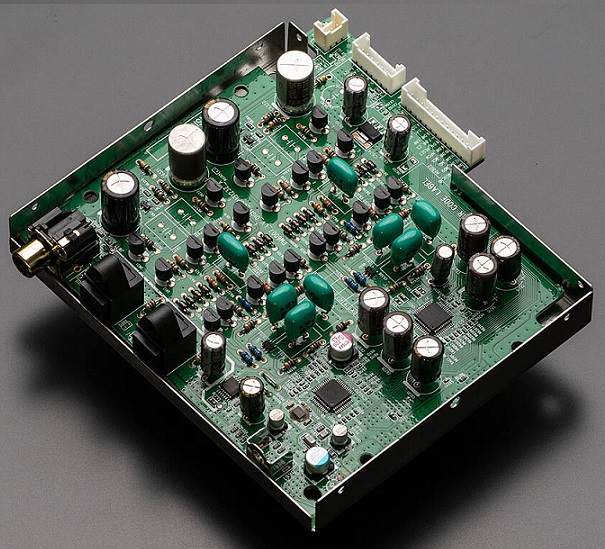

      La carte d'entrées numériques,. très propre. Composants de qualité.                       La carte Phono Héritée de la série 7000.







              ***************************************************************************************************************************





Optimisation de l'amplificateur Marantz PM-6007

   Cliquez sur les boutons pour avoir accès aux pages spécifiques.








                                                  Bonne visite à tous,. Vous pouvez me contacter directement en cliquant sur la plume
