Il existe de nombreuses façons de réaliser un amplificateur pour casques, toutes aussi performantes et faciles à réaliser les unes que les autres. A transistors bipolaires, Mosfet, circuits intégrés et même à tubes, ces derniers n'apportant rien d'extraordinaire, sinon une consommation indécente et quelques harmoniques flatteuses convenant parfaitement à certaines oreilles audiophiles vintage. Le but étant de réaliser un amplificateur rapide, le plus linéaire possible avec une bande passante étendue, et une faible consommation, nous pouvons donc les éliminer de la liste. Les casques, les supports et leur contenu ayant évolué (DSD et autres), il convient donc d'adapter la technique et d'utiliser les meilleurs composants disponibles. Nous commencerons par la réalisation d'un amplificateur à circuits intégrés de puissance LM49600 et AOP LME49720 très performants. Deux versions de cette carte sont développées. La première sans alimentation puisque alimentée par la carte "Alimentation" et la seconde avec alimentation intégrée car destinée à être connecté à la carte double DAC, qui elle, dispose de sa propre alimentation. Cette carte sera adaptée selon le lecteur SACD modifié.

A noter que le prix de vente du LME49600 était affiché à 42€ l'unité, huit fois plus cher ! On se demande pourquoi. L'offre et la demande sans doute ou simple erreur. Digikey et Mouser viennent enfin d'ajuster leurs prix. Deux autres cartes sont développées. La première carte sera équipé d'un étage à transistors piloté par des amplis-op performants. La dernière carte est équipé du très célèbre et excellent circuit intégré de chez Texas, le TPA6120A2 . Nous retrouvons cette folie des prix sur des ampli-op dits "audiophiles" Muses02 qui ne sont supérieurs en rien aux classiques OPA1612, LME49720 et même 5534.



La carte  Amplificateur stéréo pour casques à LM49600, la meilleure.

Ce PD-10 comme tant d'autres lecteurs CD et SACD n'est pas équipé de prise casques, pourtant bien utile, cela évitant, pour ceux ne disposant pas de préamplificateur, d'allumer l'amplificateur de puissance pour une écoute discrète. Une place disponible à l'avant gauche et deux pattes de fixation permettent d'intégrer une carte Amplificateur pour casques. Des trous sont percés sur la face avant pour la fixation d'une embase jack 6,35 et pour le passage des axes de potentiomètres de la carte contrôle de volume et de balance. A noter que la nouvelle carte n'a pas besoin de contrôle de volume, celui-ci étant géré par la carte double DAC. Cette carte est développée en double face à partir du schéma d'application Texas autour du couple LME 49720 ou 49860 et LME 49600. Ont été simplement ajoutés, des découplages soignés et des condensateurs de liaison entrée / sortie non polarisés  Nichicon Muse ES afin de protéger les casques de bonne facture et donc, très chers, de tout incident destructeur par courant continu malgré la présence d'un circuit "servo DC, ce circuit permettant normalement de se passer de condensateurs de sortie. Ces condensateurs de qualité étant totalement transparents, et n'altèrant en rien la bande passante et le contenu du message musical,  pourront rester en place. Pour les puristes, il sufirra de les remplacer par un strap.

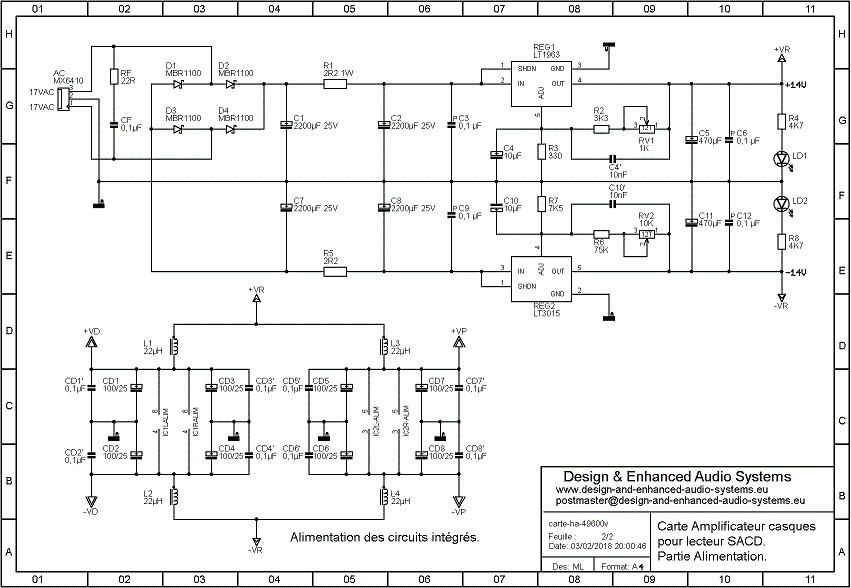

Malgré sa taille réduite, ce circuit imprimé bénéficie d'un plan de masse, de plages d'alimentation et de dissipation optimisées. Pour la première version, les tensions symétriques nécessaires au fonctionnement de cet amplificateur sont fournies par la carte "Alimentation Analogique" via le connecteur PS/HA.  Sur la nouvelle carte, l'alimentation étant intégrée, il suffit d'y connecter simplement le transformateur.  Nous profiterons du double enroulement 17V disponible sur le transformateur d'origine. Cette carte est optimisée pour les casques haut de gamme Senneheiser HD600, HD650, HD660 et l'excellent HD800, mais pourra très bien convenir à d'autres casques de même impédance et même plus faible, le LME4900 acceptant une charge aussi basse que 32 ohms. La phase "écoute" de l'optimisation de la partie "Audio"  se fera à l'aide de ces casques, il convient donc que cette carte soit à la hauteur. On peut trouver beaucoup d'amplificateurs pour casques réalisés avec ces excellents circuits intégrés. Les prix allant de 100 à plus de 300 euros. Ici, pour une quarantaine d'euros de plus, vous aurez droit à un circuit complet de grande qualité parfaitement intégrable.

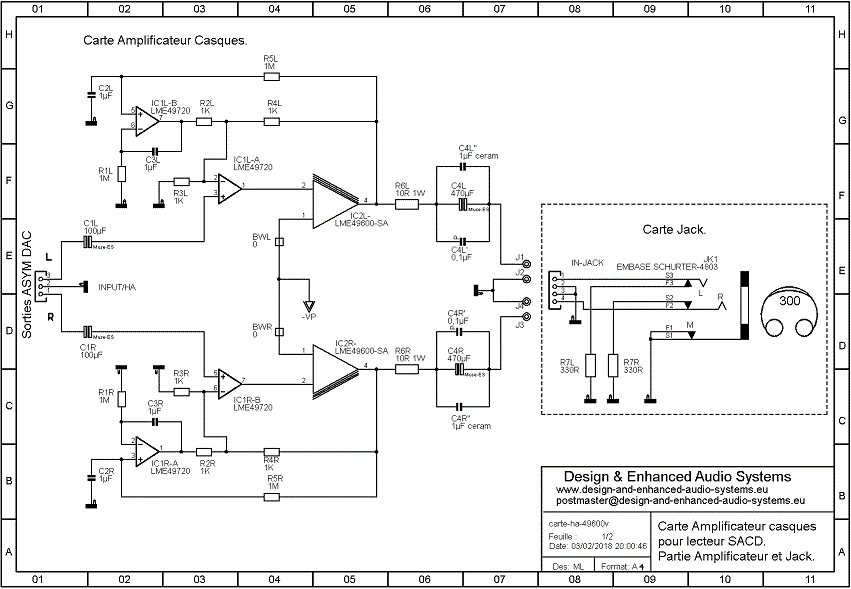

Schéma de la nouvelle carte  Amplificateur pour casques à LME 49600.

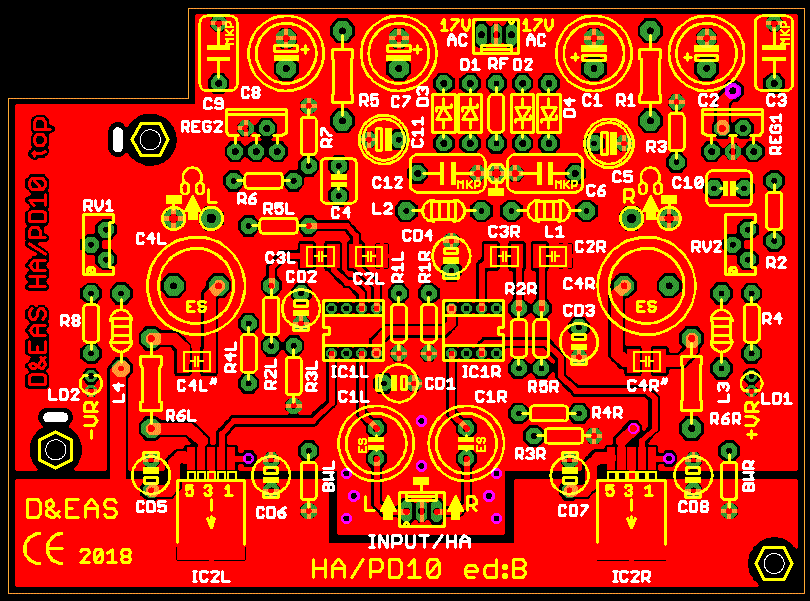

                                                                                             Amplificateur pour casques à LME 49600. Implantation et top layer

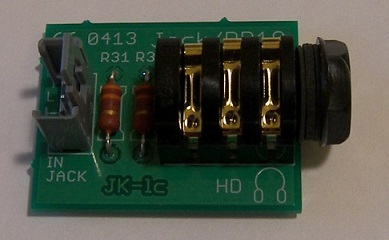

                                  La carte Amplificateur casques à LME 49600 câblée.                                                         La carte Jack 6,35 câblée.



La logique aurait voulu que le Jack soit positionné en bas, à droite de la prise USB, mais cela posait problème. Le perçage a donc été réalisé dans l'alignement des réglages "volume / balance". J'aurais pu également résoudre ce problème choisissant une embase 3,5 mm, car mes casques en sont équipés, mais tous ne le sont pas. Pour rester universel j'ai opté pour le 6,35 mm.

Les références sont celles de chez DIGIKEY. Le prix des composants ttc et hors port n'est  indiqué que pour information.

Il conviendra de vous renseigner chez votre épicier préféré.

Qté

Désignation

Référence

Prix unitaire

Prix Total



1

Circuit imprimé

HA-PD10

16,00

16,00

4

Self 22 µH

KGAD

1,00

4,00



Circuit imprimé

HA-PD10 JK

5,00

5,00

4

Diode Schottky MR1100

MRB1100-GOS-ND

0,40

1,60

4

Condensateur 2200 µF 25 V

P12384-ND

1,10

4,40

4

Condensateur polypropylène 0,1 µF







1

Régulateur LT1963



5,00

5,00

1

Régulateur LT3015



5,00

5,00

2

Résistance 2R2 1W







6

Condensateur céramique 1µF 1812



0,15

0,90

10

Condensateur céramique 0,1 µF 1206



0,1

1,00

2

Condensateur électrolytique 470 µF 25V

P12388-ND

0.50

1,00

8

Condensateur électrolytique 100 µF 25 V

P12924-ND

0,25

4,00

2

Condensateur FKP2 10 nF



0,25

0,50

2

Ampli Op LME 49720 Dil

296-43972-5 ND

2,50

5,00

2

Ampli Op LME 49600 Dpak

296-43968-5 ND

5,00

10,00

2

Support IC Dil 8

ED3013-ND

0,40

0,80

2

Condensateur bipolaire 100 µF 25 V

493-15025-ND

0,60

1,20

2

Condensateur bipolaire 470 µF 25 V

493-15030-ND

0,90

1,80

2

Résistance 10 Ohms 1W







2

Led 3 mm







2

Connecteur mâle Molex 3 points







2

Connecteur femelle Molex 3 points







16

Résistance 0,6 W métal 1%
