- Optimisation du lecteur SACD PIONEER PD-10 -
Pour ceux désirant pousser l'optimisation un peu plus loin, une nouvelle carte Audio symétrique a été développée. C'est la deuxième étape de l'optimisation. Le couple "carte audio" et carte "volume/balance, permettra à ceux désirant une carte de sortie performante, de bénéficier de sorties asymétriques et symétriques à la hauteur de leurs espérances.
Cette carte va être remplacée par une autre supportant le convertisseur et beaucoup d'autres choses permettant d'utiliser le boitier de ce PD-10 en préamplificateur symétrique. Un bouton "DAC&Audio" est ajouté au menu principal et permet d'avoir accès au dossier.
- La nouvelle carte Audio Analogique-
Développée en double face avec plan de masse et alimentations soignées, cette nouvelle carte Audio Analogique permet le câblage de composants traversants de qualité "Audio". La partie conversion numérique / analogique de bonne facture restera sur la carte d'origine optimisée. La refaire pour l'inclure sur la nouvelle carte Audio n'aurait rien apporté de plus. Elle est équipée de deux Cinch pour sorties asymétriques, et deux XLR pour les sorties symétriques. Ces sorties sont directes, dépourvues d'artifices tels que filtres et circuits de mute, ces fonctions restant opérationnelles sur la carte audio d'origine. Tous les filtres et amplificateurs de sortie sont câblés sur cette carte. Nous disposons donc de quatre sorties asymétriques. Celles de la carte d'origine, et celles de la nouvelle carte, ces dernières étant plus performantes et présentant un gain de 6dB, permettront de donner un petit coup de fouet à certains amplificateur lymphatiques. Les filtres et amplificateurs de sortie asymétrique sont réalisés avec le double AOP LME-49720 ou 49860. L'interface de symétrisation, à l'aide d'un circuit intégré spécialisé de Chez THAT, le THAT-1646. Nous aurions pu choisir le THAT-1606 qui disposait d'une entrée symétrique mais celui-ci comme le DAC n'est livrable qu'en boitier cms (14 pins) au pas de 0,6 mm quasi impossible à souder à la main. Le 1606 n'apportant rien de techniquement supérieur, nous resterons donc sur le 1646 en boitier Dil-08, qui remplit très bien sa mission, à savoir, symétriser un signal audio asymétrique. Ces sorties symétriques seront utilisées pour raccorder le lecteur SACD à un matériel professionnel analogique ou numérique équipé d'entrées "ligne symétrique" (Console de mixage, magnétophone)... ou bien d'attaquer directement l'entrée symétrique d'un amplificateur de type Circlotron à Mosfet, hybride ou à tubes. La carte Audio Analogique est fixée au dessus de l'alimentation Analogique. Elle est maintenue sur la face arrière par les quatre vis des prises XLR et sur le fond par deux colonnettes de 40 mm solidaires de la nouvelle carte "Alimentation.
Deux autres cartes seront peut-être développées pour test. Une Audio analogique avec des LME49720 et des OPA1632 ou équivalent et une Audio numérique équipée de deux DAC AK4480 en mode mono afin de théoriquement gagner quelques dB en signal sur bruit et en dynamique. C'est ce principe qui a été retenu pour la carte audio du PD-50.

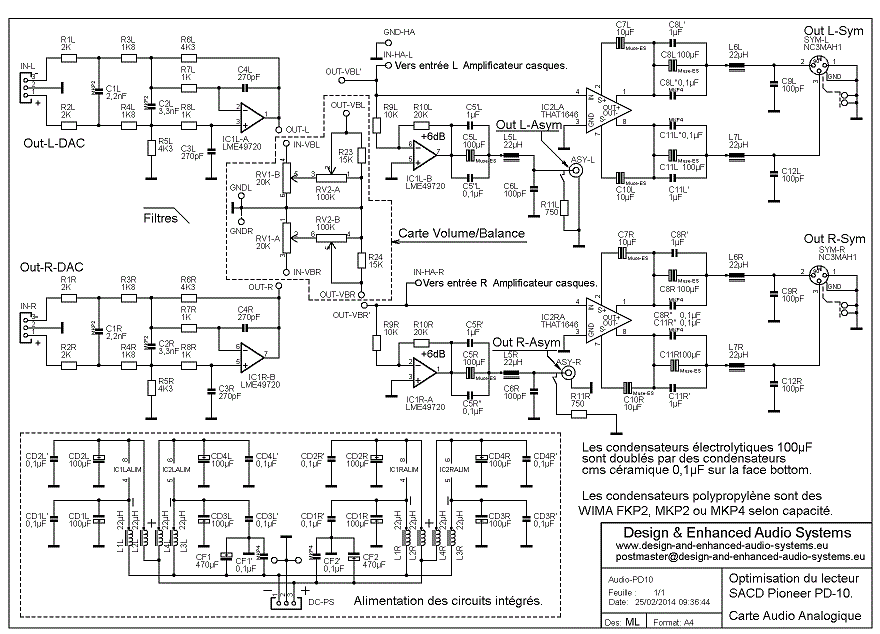

Schéma de la nouvelle carte Audio.

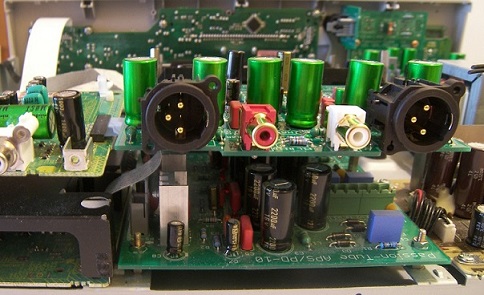

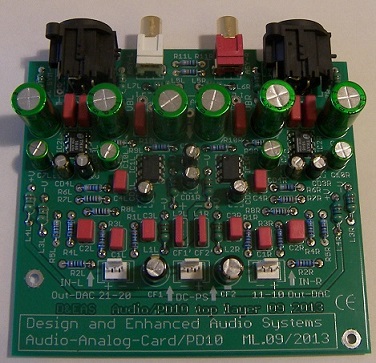

La nouvelle carte "Audio Analogique" câblée. La nouvelle carte "Audio Analogique" fixée.

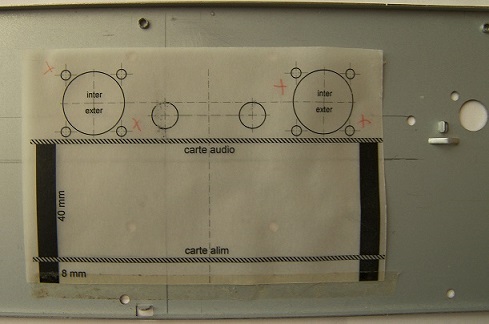

Gabarit de perçage positionné pour usinage de la face arrière

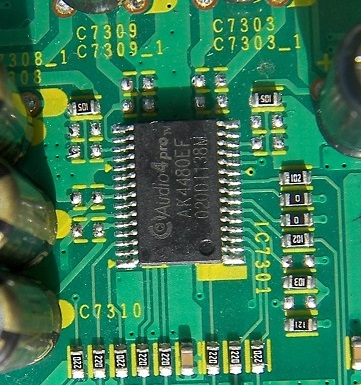

Les sorties symétriques du Convertisseur.
Les sorties symétriques du convertisseur sont raccordées à cette nouvelle carte par des câbles blindés à deux conducteurs. Ce raccordement se fait par le dessous, au niveau des quatre résistances cms de 2K (côté convertisseur), car par le dessus, il n'y a pas beaucoup de place et les trous métallisés sont bien trop petits pour espérer y souder proprement les fils, d'autant que les vias n'ont pas été épargnés . L'autre extrémité de chaque câble est équipée d'un connecteur 3 broches femelle, celui-ci venant se raccorder sur l'entrée gauche et droite de la carte Audio.

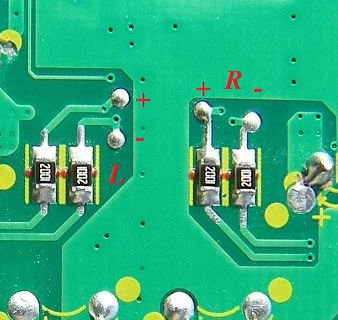

Raccordement des câbles blindés sur les quatre points des sorties symétriques autour du Convertisseur.
Les deux câbles blindés soudés et fixés par collage sur la carte Audio d'origine.
Les deux câbles blindés connectés sur la nouvelle carte Audio
La carte contrôle volume balance.
Afin de rendre ce lecteur SACD parfaitement autonome, une carte contrôle de volume et de balance a été développée. Elle est fixée sur les deux colonettes supérieures de la carte USB. Elle permet de contrôler les sorties asymétriques, symétriques et casques. La face avant est usinée afin de permettre le passage des axes de potentiomètres et de l'embase jack 6,35 mm.. Les deux trous de centrage se trouvant au centre des potentiomètres, il convient donc de ne pas souder les potentiomètres avant d'avoir contre percé la face avant.
Cette carte est équipée de potentiomètres Bourns série 3310 qui sont des potentiomètres linéaires doubles précis. La courbe Audio est réalisé par la mise en parallèle d'une résistance de 15K 1% entre le curseur et la masse. Cette courbe est bien plus fidèle et douce que si l'on utilisait un potentiomètre Log si performant soit-il. L'atténuation du signal en position centrale est de -6dB largement compensable si besoin par l'ajustage du gain sur les cartes Audio et Amplificateur pour casques.

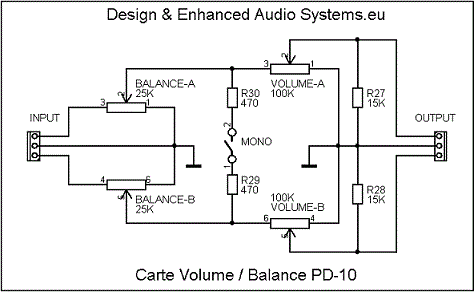

Schéma de la carte Volume / Balance.

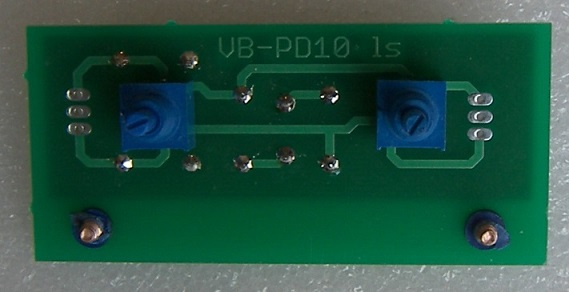

La carte contrôle volume/balance câblée. Les potentiomètres sont montés sur la face B (Bottom Layer)

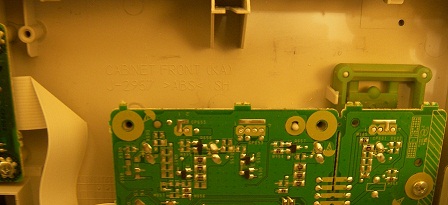

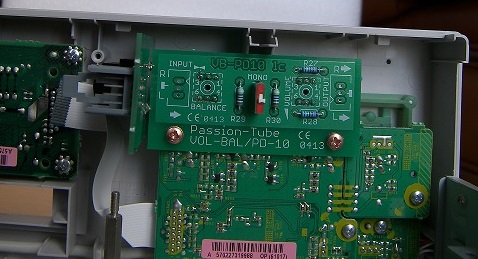

Emplacement de la carte contrôle volume/balance. La carte contrôle volume/balance fixée.

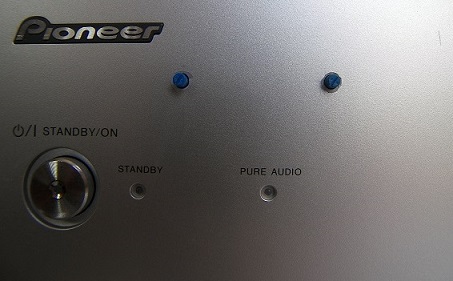

Perçage de la face avant pour les axes des potentiomètres. Visualisation des contrôles Volume/Balance.
Les références sont celles de chez Farnell. Le prix des composants ttc et hors port n'est indiqué que pour information.
Il conviendra de vous renseigner chez votre distributeur préféré.
|
Nouvelle carte Audio |
||||
|
Qté |
Désignation |
Référence |
Prix unitaire |
Prix total |
|
1 |
Circuit imprimé avec 14 selfs |
Audio/PD10 |
25,00 |
25,00 |
|
2 |
Connecteur XLR mâle PCB NC3MAH |
724543 |
1,50 |
3,00 |
|
1 |
Connecteur Cinch mâle PCB rouge |
1280700 |
1,00 |
1,00 |
|
1 |
Connecteur Cinch mâle PCB blanche |
1280701 |
1,00 |
1,00 |
|
3 |
Connecteur 3points mâle pas de 2,54mm |
|
0,50 |
1,50 |
|
3 |
Connecteur 3 points femelle pas de 2,54mm |
|
1,00 |
3,00 |
|
2 |
Circuit intégré dual AOP lME49720 ou 49890 |
|
5,00 |
10,00 |
|
2 |
Circuit intégré THAT-1646 |
|
6,50 |
13,00 |
|
4 |
Condensateur Non polarisé Muse ES 10µF 50V |
ES 10/50V |
0,70 |
2,80 |
|
6 |
Condensateur Non polarisé Muse ES 100µF 50V |
ES 10/50V |
1,00 |
6,00 |
|
8 |
Condensateur électrolytique FM 100µF 25V |
0,35 |
2,80 |
|
|
2 |
Condensateur électrolytique FM 470µF 25V |
0,45 |
0,90 |
|
|
2 |
Condensateur polypropylène 2,2 nF |
1005982 |
0,50 |
1,00 |
|
2 |
Condensateur polypropylène 3,3 nF |
1890173 |
0,50 |
1,00 |
|
6 |
Condensateur céramique 1µF cms 1812 |
0,60 |
3,60 |
|
|
8 |
Condensateur céramique 0,1µF cms 1206 |
0,055 |
0,44 |
|
|
2 |
Condensateur céramique 270pF |
1694244 |
0,05 |
0,10 |
|
2 |
Condensateur céramique 100pF |
1694180 |
0,05 |
0,10 |
|
4 |
Résistance MRS 25 1K |
9465170 |
0,07 |
0,28 |
|
4 |
Résistance MRS 25 1K8 |
9465448 |
0,07 |
0,28 |
|
4 |
Résistance MRS 25 2K |
9466673 |
0,07 |
0,28 |
|
4 |
Résistance MRS 25 4K3 |
9468641 |
0,07 |
0,28 |
|
2 |
Résistance MRS 25 10K |
9463976 |
0,07 |
0,14 |
|
2 |
Résistance MRS 25 20K |
9465910 |
0,07 |
0,14 |
