Amplificateur Circlotron à Tubes

Double PPP de 6L6 / 5881.







Équipé avec quatre excellents tubes de puissance 6L6, ou 6V6 pour une puissance moindre, ce sera le seul double PPP et le modèle le plus puissant de cette gamme. Il sera réalisé en parallèle avec les multitube car il partagera la même base de circuit imprimé.  (driver et sortie) Les 6 tubes seront simplement remplacés par deux paires de 6L6.  Nous pouvons donc câbler 4 tubes de puissance et 2 tubes driver, soit, 2 tubes de puissance et 1 tube driver par rail, puisque nous travaillons en Push pull parallèle symétrique.  Cette configuration permet, en gardant une HT raisonnable, d'espérer sans trop tirer, une bonne cinquantaine de watts, plus que suffisants pour faire chanter un coaxial  Kef et même un Tannoy n'étant pas réputé pour son haut rendement. C'est la puissance maximum que pourra fournir avec une bonne marge, l'alimentation de base. L'amplificateur sera un bloc mono de forme verticale (livre) équipé de 2 circuits imprimés. Un circuit imprimé pour la carte "Amplificateur, et un circuit imprimé pour la carte alimentation. Celle-ci, regroupant sur le même circuit imprimé les alimentations HT de puissance temporisées, l'alimentation chauffage des tubes, et l'alimentation négative de la partie driver, de laquelle est dérivée la tension de polarisation. Les trois transformateurs sont fixés sur le fond du boitier. Un transformateur 60 VA pour chaque alimentation de puissance, et un troisième transformateur de 60 VA pour le chauffage des tubes et l'alimentation négative de la partie driver. Le transformateur de sortie sera fixé sur la face arrière, près des connecteurs  HP. Les tubes retenus pour le driver, sont des ECL82 / 6BM8.

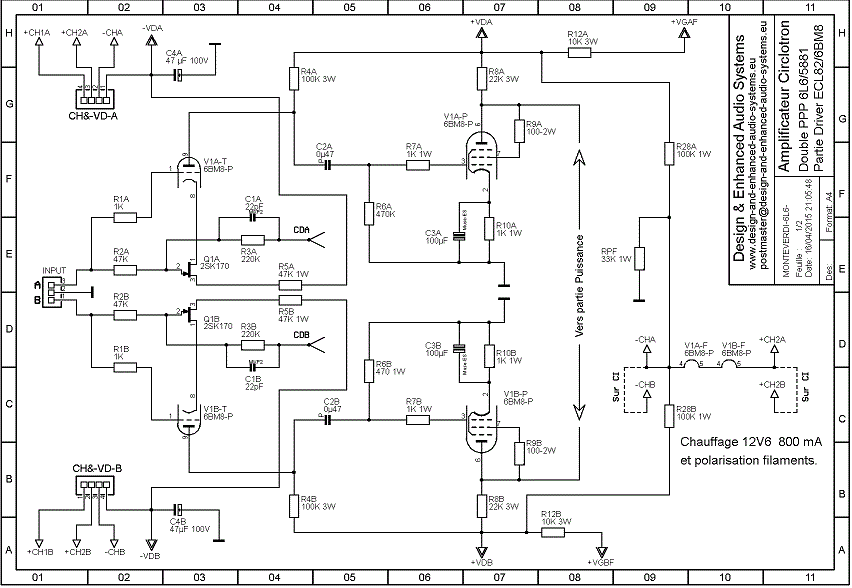

Le schéma de la partie Driver.

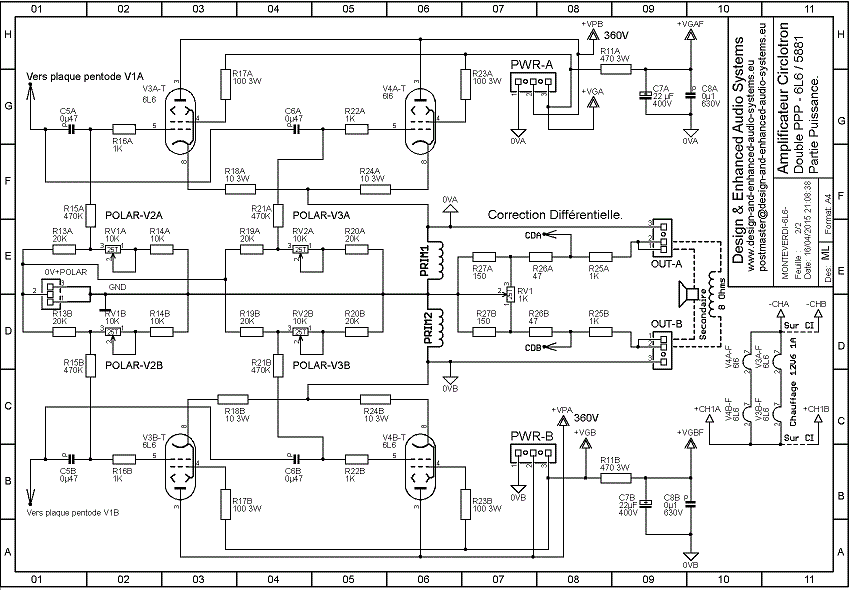

Le schéma de la partie puissance.

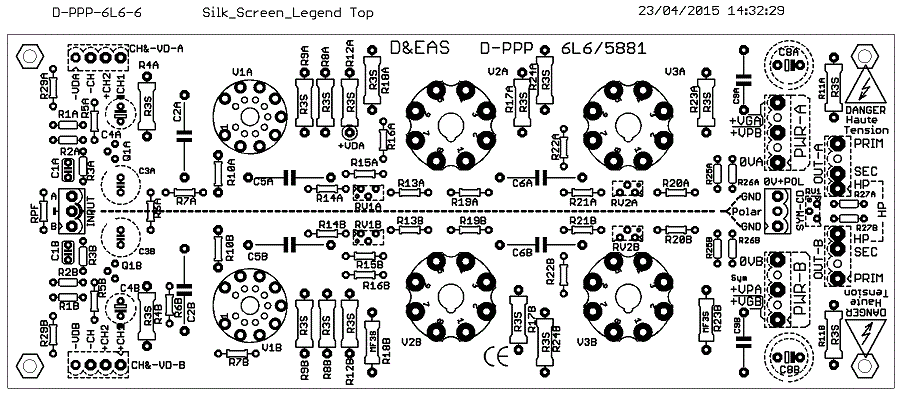

L'implantation.



Le circuit imprimé de la carte Amplificateur.



La carte Amplificateur câblée.
