- Optimisation du lecteur Blu-Ray / SACD  Sony  UBP-X800M2 -

- Le Boitier -

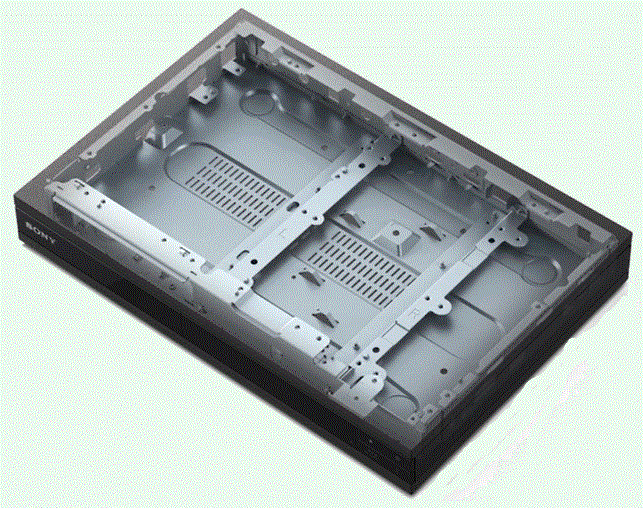

Le boitier du Sony UBP-X800M2 est un chassis compartimenté des plus classiques réalisé en tôle d'acier. Il est relativement compact ce qui en général complique un peu les choses, ne laissant qu'une place très limitée pour apporter les modifications.

Les modifications du boîtier, si la configuration le permet,  porteront comme pour le PD-10 sur la suspension du châssis et du chargeur à tiroir. Rien de bien compliqué et largement aussi efficace que certains produits vendus à prix d'or dans des boutiques audiophiles. Quelques perçages nécessaires seront effectués pour la fixation du transformateur R-Core et de la carte d'alimentation linéaire.  Ces petites modifications mécaniques ne coûtent pas grand chose et sont un bon début avant de s'attaquer à l'optimisation la partie audio.

Usinage du châssis

Perçage des trous de 9,2 pour isoler le châssis.

Afin de limiter quelques éventuelles vibrations, les pieds ne sont plus vissés sur le châssis, mais totalement flottants et le chargeur est lui-même isolé du châssis de la même façon. Les pieds sont démontés et des trous de 9,2 mm seront percés à l'emplacement des trous d'origine pour la mise en place des amortisseurs en caoutchouc.  Une plaque en acier de 3mm peut prendre place sur le fond, augmentant ainsi le poids de l'appareil de 2,6 Kg.

Outils utiles: un foret de 4,2mm, une fraise de diamètre 9,2 mm avec pilote de 4,2 mm , et une fraise conique pour ébavurage. Pour percer les deux trous arrière, il faut démonter la carte alimentation et le capot de la carte logique. Le perçage des deux trous avant ne nécessite aucun démontage.



                                        Les forêts et la fraise de 9,2 mm.                                                                Perçage sous l'alimentation.



                     Un pied muni de son axe, prêt à être inséré dans le silent bloc.                                   Insertion d'un pied sur le châssis.

Perçage des trous de 9,2 pour isoler le chargeur.

Nous nous servirons des supports d'origine comme  guides pour parfaitement ajuster les perçages. Les quatre trous repères seront effectués à l'aide d'un forêt de 2 mm. Ensuite, il faudra les agrandir à 4,2 mm pour permettre le passage du pilote de la fraise 9,2 mm. Les perçages de 9,2 mm seront ébavurés avec une fraise spécialisée. L'amortisseur utilisé est de type inégal avec d'un coté une hauteur de 3 mm et de l'autre une hauteur de 8mm. La partie 8 mm sera positionnée vers le haut. Cela permet de faire fonctionner le lecteur en attendant de monter le capot.



                                    Le support et le forêt guide.                                    Premier avant trou de 2mm.                           Deuxième avant trou de 2mm.



                                             Perçage  de 4,2mm.                                              Fraisage de 9,2 mm.                                      Les quatre perçages de 9,2 mm.



                                  Les amortisseurs montés.                             Plaque en caoutchouc mousse.                           Chargeur en position pour test.







                                                                            Perçage des 2 trous de 3,4 pour fixer la carte alimentation analogique.

  Suspension du châssis et du chargeur et fixation.
