- Optimisation du lecteur Blu-Ray / SACD Sony UBP-X800M2 -
- La carte "Alimentation Analogique et Logique"-
Après avoir réalisé les modifications mécaniques, il convient de réaliser et de monter en premier lieu, la carte Alimentation et ses transformateurs R Core ou toroïdal. Elle est suffisamment puissante pour alimenter le circuit analogique d'origine et la carte Amplificateur pour casques.
Sur le Sony UBP-X800, le redressement et le filtrage de la partie "Logique" se fait sur la carte alimentation principale. Cette carte, en plus d'être à découpage, n'est pas réputée fiable. Elle sera donc remplacée par une carte d'alimentation linéaire faible bruit qui sera associée à un transformateur de qualité "audio".
Les Transformateurs R-Core ou toroïdal.
Ces transformateurs R-Core ou toroïdal bobinés sur mesure sont de type R20 ou 65VA, et donc largement suffisant pour alimenter les diverses cartes. Ils sont placés au plus près de la carte alimentation, évitant des liaisons trop longues, techniquement et esthétiquement discutables. Les tensions secondaires en charge du transformateur analogique sont 2 x 15V 1 A et 7V 0,4 Amp. Celles du transformateur logique : 9V et 8V 1 Amp. Le redressement se fait par un pont de diodes Schottky 100V 1 Amp. Ces ponts de diodes sont suivis d'un filtrage en double pi. Toutes les régulations sont effectuées par un régulateur LDO faible bruit LT1963 et LT3015.
Perçage des 4 trous de 3,4 pour fixer le transformateur R-Core.
Le transformateur Analogique fixé sur la face arrière. Connecteur "secteur" pour le transformateur R-Core.

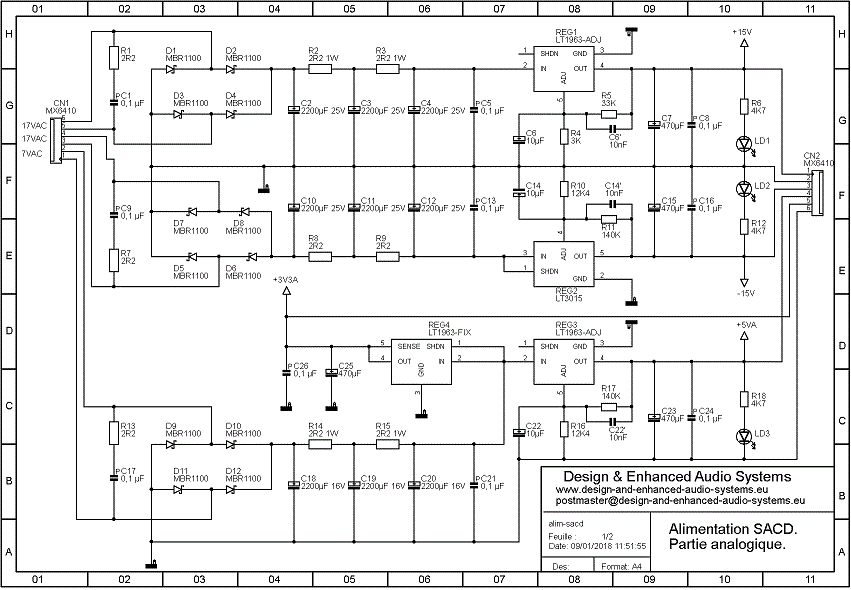

Schéma de la carte partie Alimentation Analogique.
Schéma de la carte partie Alimentation Logique.
La carte "Alimentation câblée. La carte "Alimentation fixée.
Les références sont celles de chez Farnell. Le prix des composants ttc et hors port n'est indiqué que pour information.
Il conviendra de vous renseigner chez votre épicier préféré.
|
Qté |
Désignation |
Référence |
Prix unitaire |
Prix total |
|
|
|
|
|
|
|
1 |
Circuit imprimé Alimentation avec les Selfs |
APS |
25,00 |
25,00 |
|
2 |
Transformateur R-Core |
TR-20A |
25,00 |
50,00 |
|
3 |
Fusibles Thermique RUE |
0,60 |
1,80 |
|
|
3 |
Résistance métal MRS 10 ohms 0,6W |
9464026 |
0,08 |
1,10 |
|
3 |
Résistance métal MRS 22 ohms 0,6W |
9466126 |
0,08 |
|
|
3 |
Résistance métal MRS 240 ohms 0,6W |
9466240 |
0,08 |
|
|
1 |
Résistance métal MRS 732ohms 0,6W |
9469940 |
0,08 |
|
|
1 |
Résistance métal MRS 750 ohms 0,6W |
9469982 |
0,08 |
|
|
2 |
Résistance métal MRS 2,1 Kohms 0,6W |
9466690 |
0,08 |
|
|
2 |
Résistance métal MRS 2,2 Kohms 0,6W |
9466711 |
0,08 |
|
|
20 |
Diodes Schottky 100V 1A |
0,60 |
12,00 |
|
|
6 |
Condensateur électrolytique 2200 µF 25V |
1,30 |
7,80 |
|
|
9 |
Condensateur électrolytique 2200 µF 16V |
0,90 |
8,10 |
|
|
2 |
Condensateur électrolytique 470 µF 25V |
0,45 |
1,60 |
|
|
3 |
Condensateur électrolytique 470 µF 16V |
0,40 |
1,20 |
|
|
3 |
Condensateur électrolytique 100 µF 25V |
0,35 |
1,40 |
|
|
3 |
Condensateur électrolytique 22 µF 50V |
0,32 |
0,96 |
|
|
3 |
Condensateur MKP 68 nF 100V |
0,53 |
4,77 |
|
|
6 |
Condensateur MKS 0,1 µF 100V |
|
|
|
|
6 |
Condensateur MKS 10 nF 100V |
1890289 |
0,36 |
2,16 |
|
3 |
Led rouge 3mm |
0,25 |
0,75 |
|
|
4 |
Régulateur ajustable LT1963 |
5,00 |
20,00 |
|
|
1 |
Régulateur ajustable LT3015 |
4,75 |
4,75 |
|
|
3 |
Connecteur Stocko 3 points mâle.Pas de 2,54 |
MKS 3733-6-0-303 |
0.70 |
1.40 |
|
3 |
Connecteur Stocko 3 points femelle. Pas de 2,54 |
|
0,10 |
1,20 |
|
1 |
Connecteur Stocko 2 points mâle. Pas de 2,54 |
|
1,00 |
1,00 |
|
1 |
Connecteur Stocko 2 points femelle. Pas de 2,54027 |
|
1,00 |
1,00 |
|
1 |
Connecteur Phoenix 5 points mâle. Pas de 5,08 |
|
1,50 |
1,50 |
|
1 |
Connecteur Phoenix 5 points femelle. Pas de 5,08 |
|
1,50 |
1,50 |
|
1 |
Connecteur Molex 3 points mâle. Pas de 3,96 |
1817100
|
0,10 |
0,10 |
|
1 |
Connecteur Molex 3 points femelle. Pas de 3,96 |
1817092 |
0,15 |
0,15 |
|
2 |
Contact pour connecteur Molex |
1817116 |
0,25 |
0,50 |
|
|
|
|
Total |
|
